Монтаж карнизных и фронтонных планок || Монтаж гибкой черепицы от А до Я

6
2
0
08.12.2022
29200

Мы покажем весь процесс монтажа карнизных планок, от А до Я. Выполним правильную стыковку элементов. Покажем удобный вариант подгонки внутренних углов. Разберем типичные ошибки. И выясним, почему следует монтировать планки поверх подкладочных ковров, а не наоборот.

Подписывайтесь, чтобы не потерять полезный контент, и начинаем!

Зачем нужны карнизные и фронтонные планки?

После того, как мы закрыли скаты подкладочными коврами, на крыше осталось два незащищенных места: карнизные свесы и фронтоны. Для того, чтобы защитить эти места от намокания, по всему периметру крыши устанавливают карнизные и фронтонные планки, их еще называют капельниками и ветровыми планками соответственно.

Мы рекомендуем выбирать планки из оцинкованного металла с долговечным полимерным покрытием, чтобы срок службы планок соответствовал сроку службы гибкой черепицы.

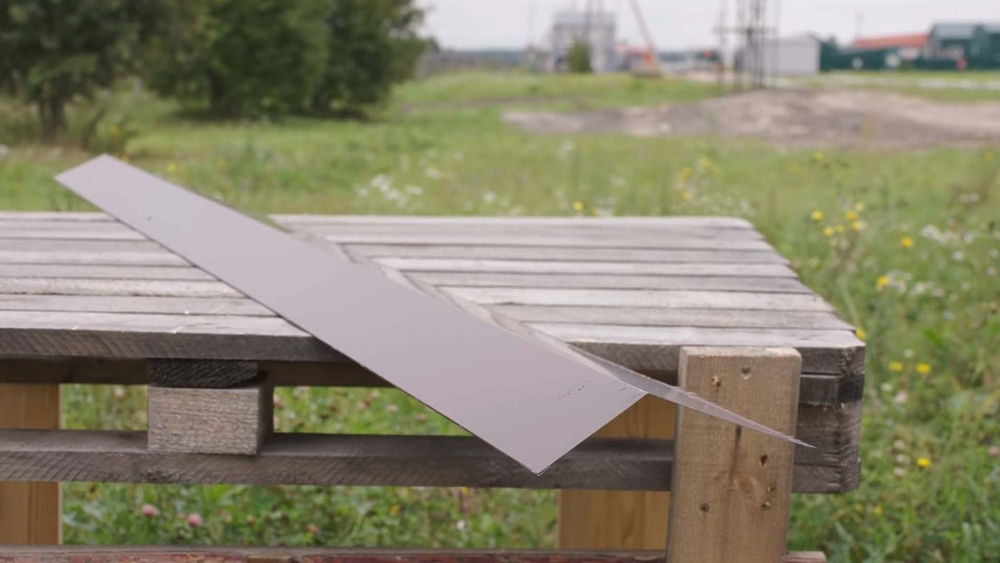

 Карнизные и фронтонные планки

Помимо защиты от намокания, планки выполняют декоративную функцию, придавая крыше законченный и аккуратный вид. А фронтонная планка, благодаря такому бортику, не дает воде с крыши стекать на фасад.

Очередность монтажа ковров и планок.

Единого мнения и по вопросу очередности монтажа ковров и планок нет.

Так, некоторые специалисты рекомендуют устанавливать планки до монтажа подкладочных ковров. Аргументируя это тем, что в этом случае, стекающая по подкладочным коврам вода не попадает под планку.

Но, при таком способе установки, деревянное сплошное основание непосредственно будем контактировать с металлом. И, при перепадах температуры на металле возникнет конденсат. А это неизбежно со временем приведет к разрушению дерева.

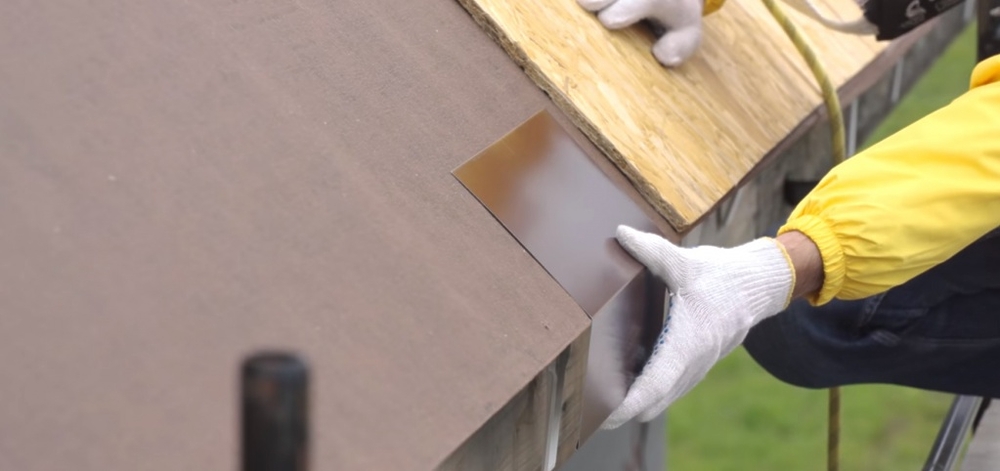

Поэтому мы всегда устанавливаем планки только поверх уже смонтированных ковров.

устанавливаем планки только поверх уже смонтированных ковров

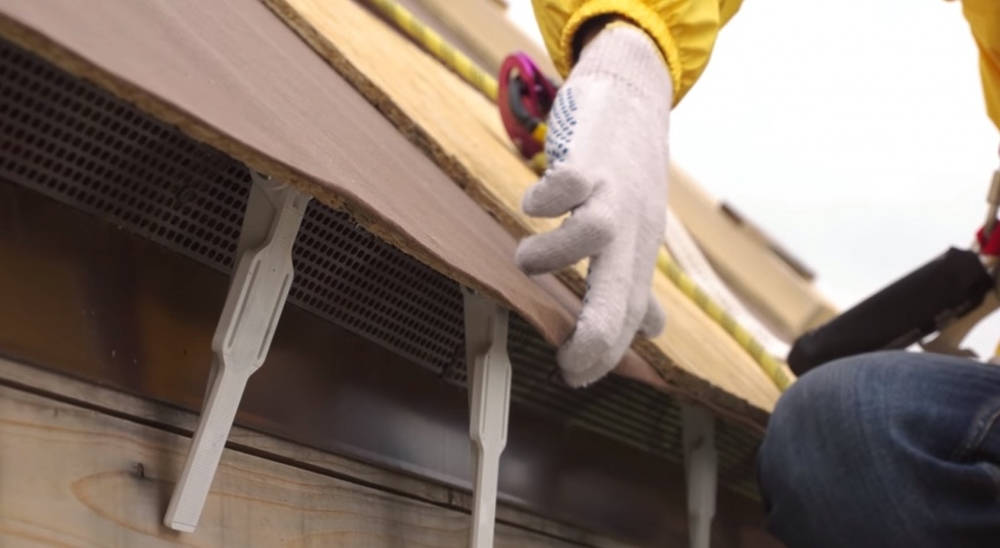

При этом, подкладочный ковёр укладывается на ОСП с небольшим выпуском, который будет защищать торец листа от попадания влаги.

Будет защищать торец листа от попадания влаги

Планки же плотно зафиксируют края подкладочных ковров. И даже если вода попадет под планку, наше основание будет надежно защищено подкладочным ковром.

Монтаж карнизных планок.

Первым делом устанавливаем карнизные планки, предварительно сняв с них защитную пленку.

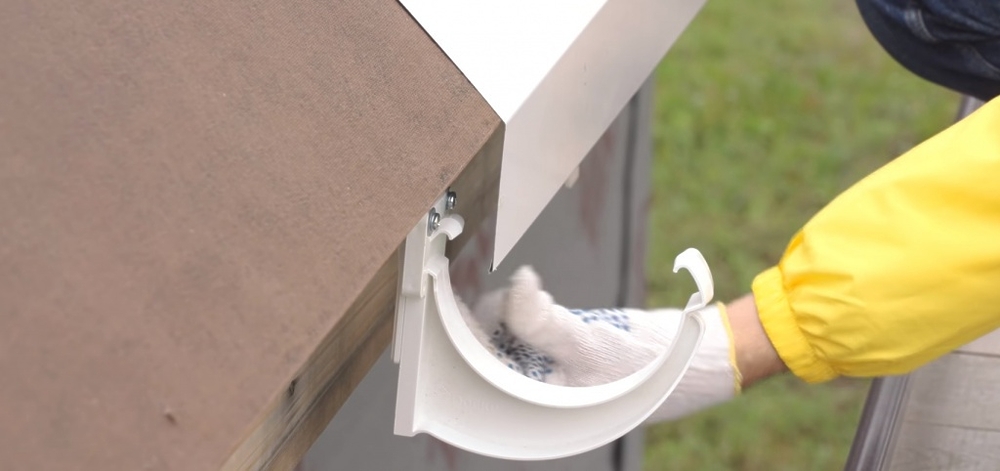

Важный момент: оптимальным положением капельника над водостоком считается такое положение, при котором край планки попадает в промежуток от трети до половины водосточного желоба.

оптимальным положением капельника над водостоком

Этого добиваются выносом сплошного основания, в нашем случае ОСП, несколько дальше от лобовой доски.

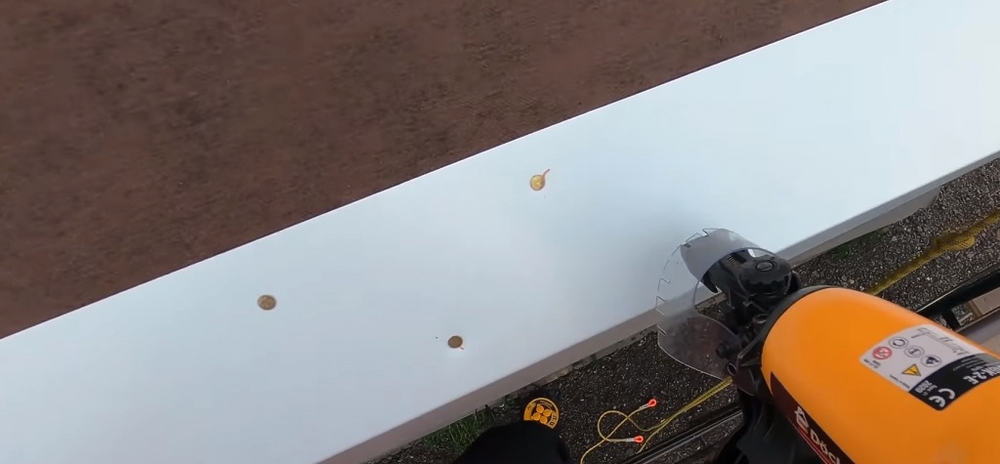

Фиксируем планку кровельными ершеными гвоздями в два ряда в шахматном порядке. Шаг между гвоздями в каждом ряду 120-150 мм.

Фиксируем планку кровельными ершеными гвоздями

Типичная ошибка начинающего кровельщика, когда планку прибивают с бОльшим шагом, или в один ряд. Это может привести к тому, что со временем планка пойдет волнами. Происходит это из-за линейного расширения металла при нагреве.

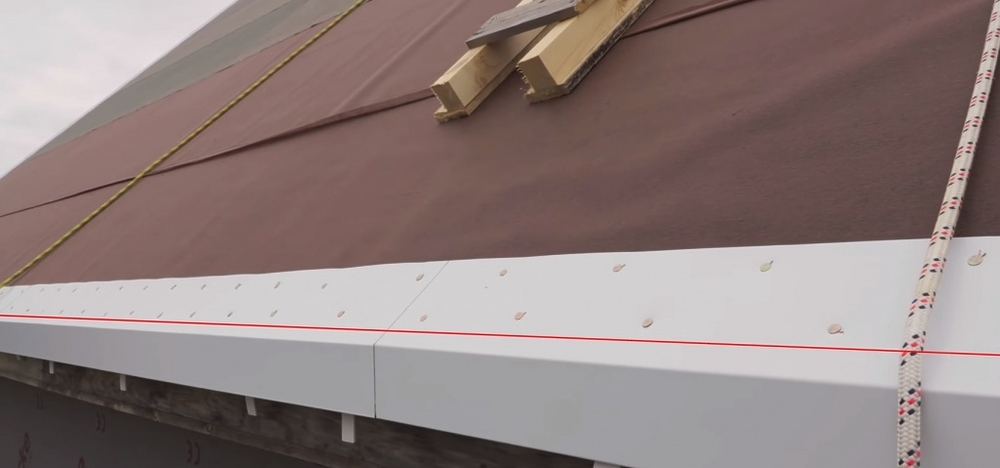

Не прибивайте нижний ряд гвоздей близко к углу планки. Помните, что полоса в 1 см не будет закрываться гонтами.

Не прибивайте нижний ряд гвоздей близко к углу планки

Фиксируем планку по всей длине, чуть-чуть не доходя до места стыка со следующей планкой.

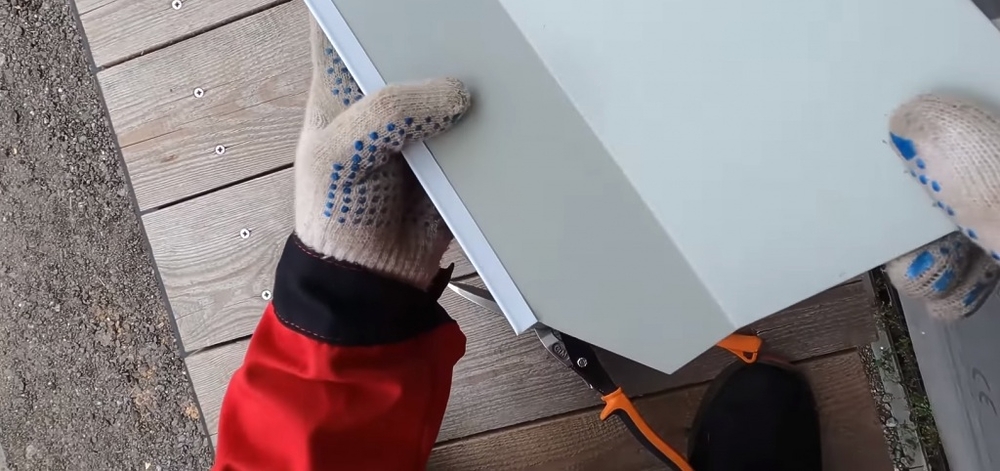

Чтобы правильно состыковать элементы, нужно подрезать край второй планки следующим образом: получается такая вот ступенька.

подрезать край второй планки

Теперь вставляем планку до упора. Минимальный нахлест планок должен составлять не менее 50 мм.

Готово. Аналогичным образом фиксируем планки гвоздями по всей длине карниза.

Как карнизные планки соединяются и крепятся в местах стыковки двух скатов, т.е. в ендове.

Для этого, ножницами по металлу, мы подрезаем карнизную планку таким образом, чтобы её край заходил на соседний скат на расстояние, чуть большее ширины самой карнизной планки. На соседнем скате она фиксируется гвоздями.

подрезаем карнизную планку

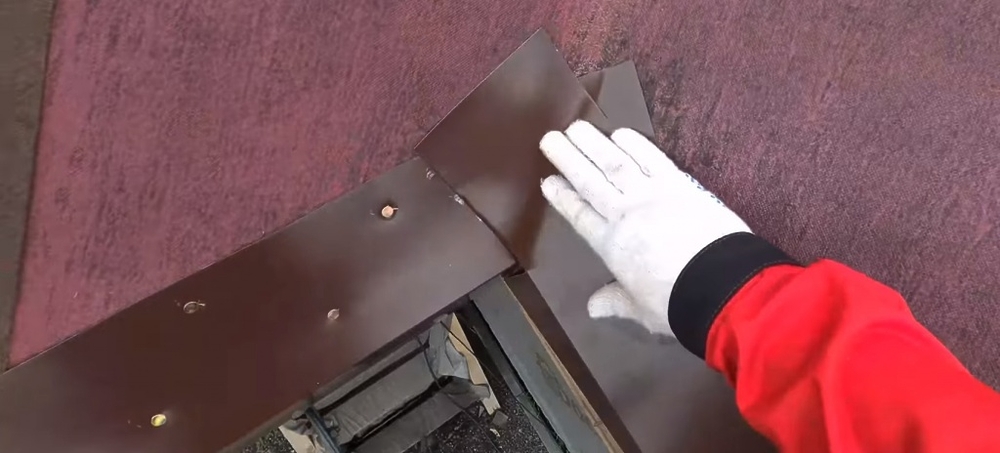

Вторую планку тоже подрезаем, но несколько иначе, без загиба. И тоже фиксируем ее гвоздями на соседнем скате.

Вторую планку тоже подрезаем

Как состыковать карнизную планку с фронтонной.

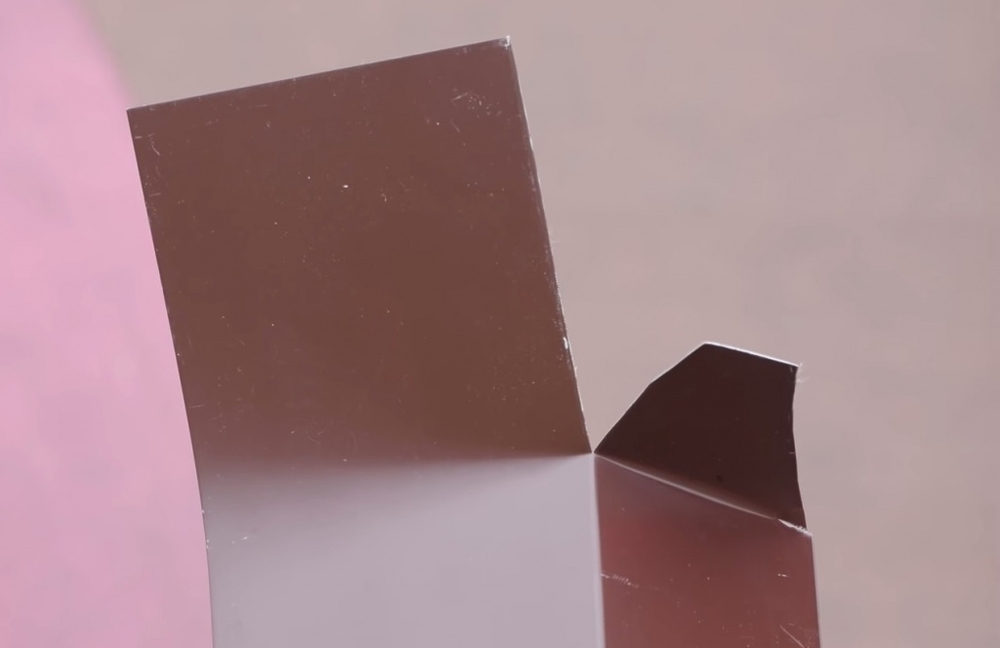

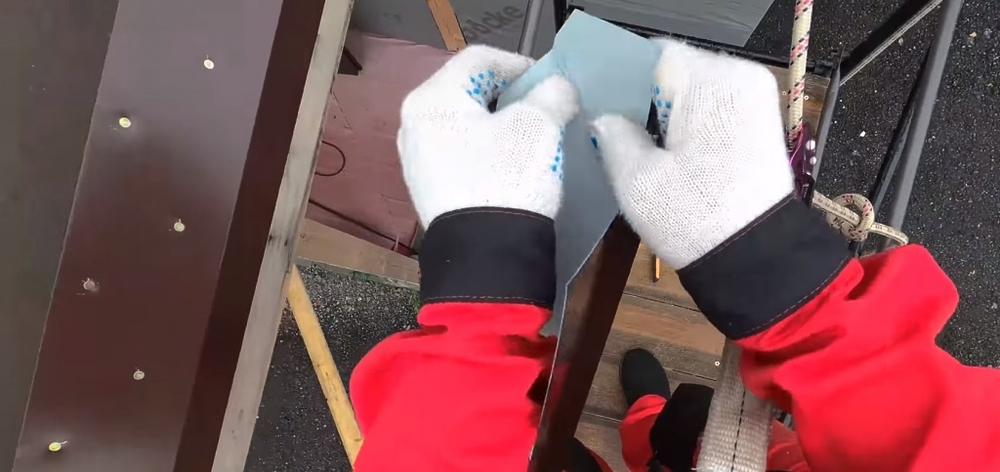

Для того, чтобы стык этот выглядел эстетично, необходимо отрезать лишнее. Берем 2 элемента. Размечаем, отрезаем лишнее, и подгибаем.

Размечаем, отрезаем лишнее, и подгибаем

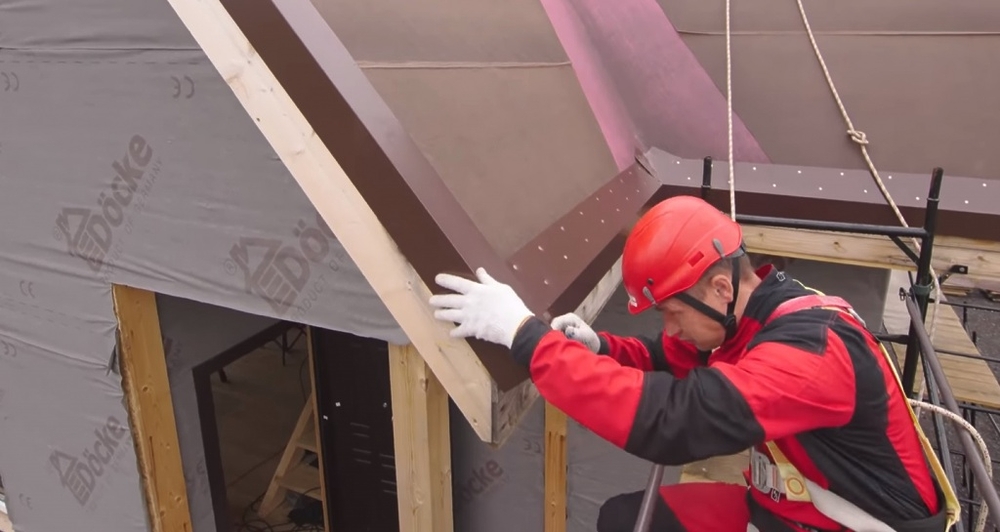

Торец фронтонной планки выравниваем по краю фронтона, заподлицо.

Торец фронтонной планки выравниваем по краю фронтона

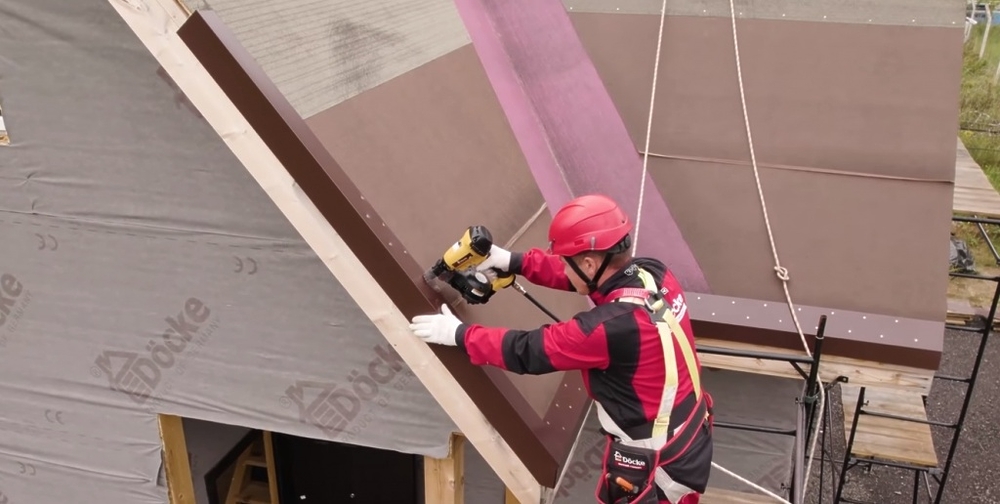

Фиксация фронтонных планок аналогична: 2 ряда, шахматный порядок, шаг 120-150 мм.

Фиксация фронтонных планок

Бить начинаем не с края, потому что придется пробивать торцевую и карнизную планку одновременно. Гораздо удобнее зафиксировать планку чуть дальше от места нахлеста, а потом вернуться в этот узел.

Не прибивайте гвозди близко к бортику, так как полоса шириной 1 см не будет закрыта гонтами.

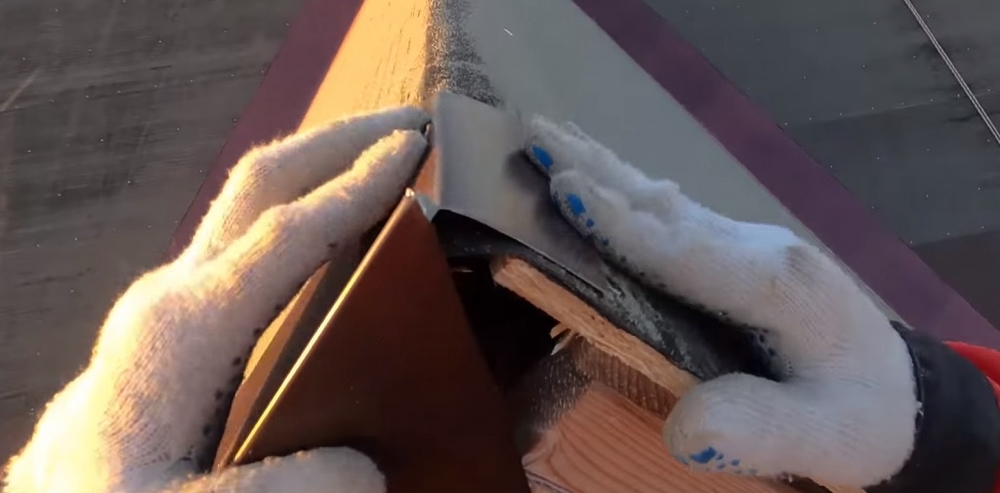

О стыке фронтонных планок на коньке.

Как правило, этот узел вызывает больше всего вопросов. Хотя, на самом деле тут нет ничего сложного. С помощью ножниц по металлу, подрезаем планки следующим образом

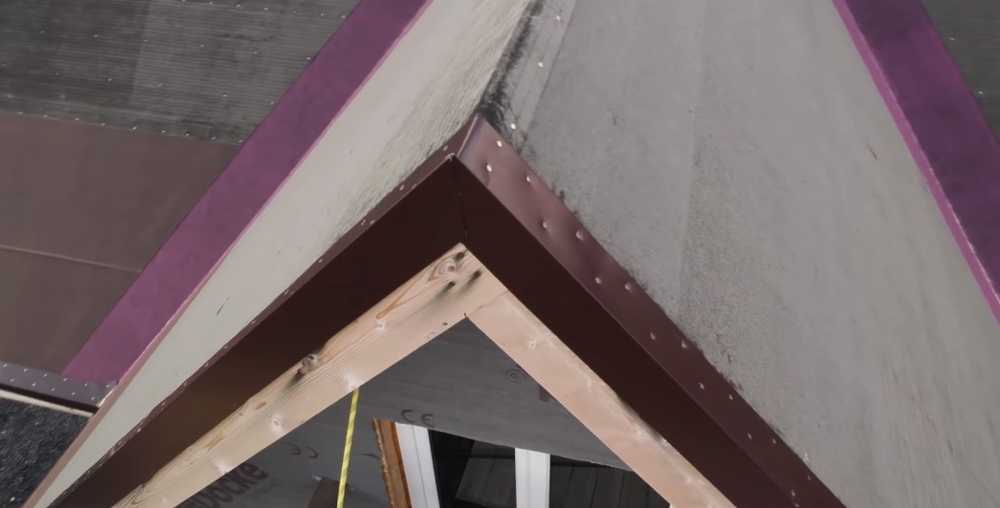

Стык фронтонных планок на коньке

Затем фиксируем и пробиваем гвоздями.

Готово.

усилили фронтон и карниз

Мы усилили фронтон и карниз и защитили деревянные свесы от намокания и преждевременного выхода из строя.

Надеюсь, эта информация пригодится всем, кто решился возводить кровлю своими руками, или тем, кто хочет проконтролировать работу подрядчиков.

Всем удачи на стройке, пока!
