Кровельный пирог для утеплённой мансарды

3
1
26.01.2024
17068

В совмещённом чердаке (мансарде), в отличие от холодного чердака утеплитель укладывается между стропильных ног и таким образом чердачное пространство оказывается утеплённым.

Вентиляция утеплённой мансарды.jpg

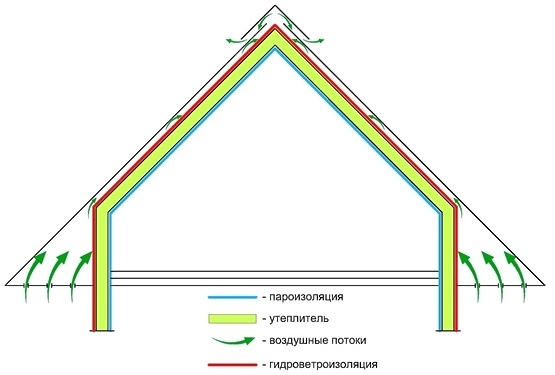

Рис. 1 Вентиляция утеплённой мансарды.

Вентиляция подкровельного пространства в мансарде выполняется аналогично, как и в холодном чердаке. Разница заключается лишь в том, что вентиляционный канал в данном случае задаётся контрбрусом высотой не менее 50 мм.

Кровельный пирог совмещённого чердака выглядит так:

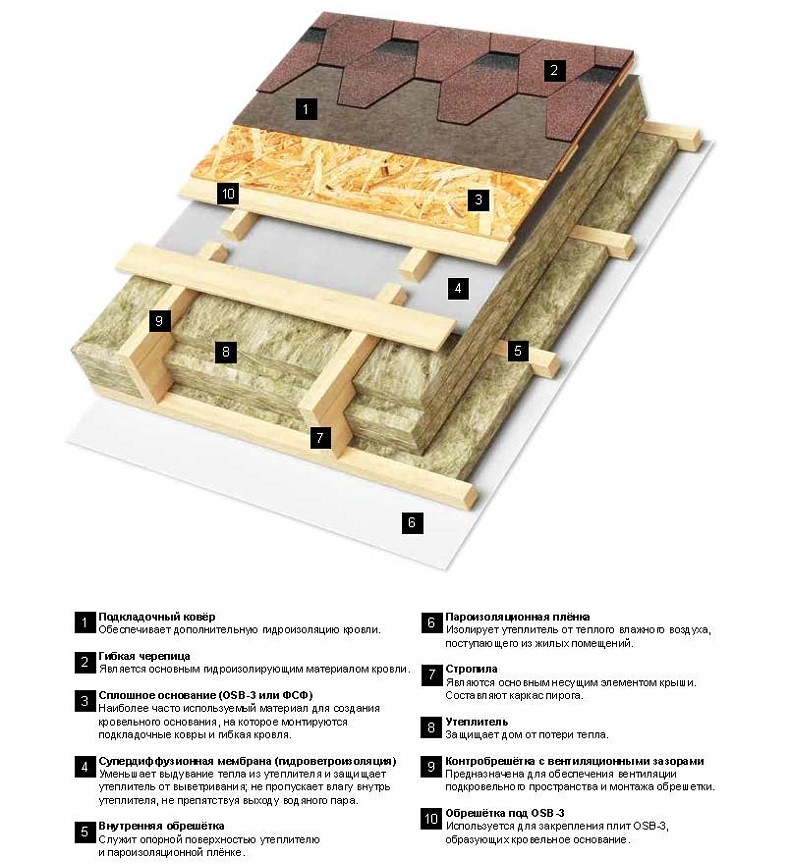

Рис. 2 Кровельный пирог для утеплённой мансарды

Требования к контрбрусу

  • Сечение контрбруса должно быть от 50×50 мм и более в зависимости от длины и угла наклона ската;
  • Контрбрус необходимо прибивать прогонами длиной от 1500 мм с зазором между торцами от 50 мм;
  • Разрывы контрбруса не должны находиться на одной линии;
  • При набивании контрбруса необходимо исключить возможность нависания концов стыковочных досок обрешётки для OSB-3 над разрывом между брусками.

Движение воздушных потоков между контрбрусом.jpg

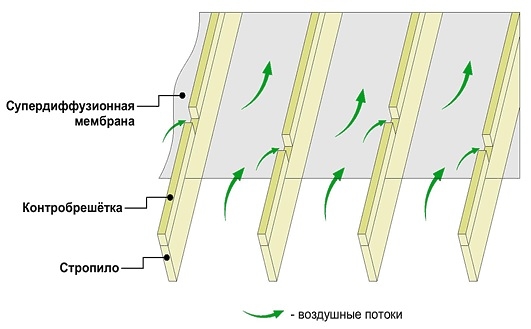

Рис. 3 Движение воздушных потоков между контрбрусом
