Кровельный пирог
- Состав и функции кровельного пирога
- Подшивка и внутренняя отделка
- Пароизоляция — обязательный слой кровельного пирога
- Утеплитель и его функция в конструкции крыши
- Гидроизоляция и подкладочный ковер
- Стропильная система и обрешетка
- Кровельный пирог под утепленную крышу
- Кровельный пирог под холодную крышу (чердак)
- Эксплуатируемая и неэксплуатируемая кровля: особенности устройства
- Типовые ошибки при монтаже кровельного пирога
- Выводы
- Материалы для кровельного пирога под мягкую кровлю Docke
Кровельный пирог — это многослойная конструкция, в которой каждый слой выполняет строго определенную функцию. От того, как этот пирог устроен, зависит долговечность кровли, стабильность температурного режима в помещении, защита сооружения от влаги, ветровых нагрузок и конденсата. Ошибки в подборе материала, нарушенная технология или неправильная укладка отдельных элементов приводят к ускоренному износу покрытия, переувлажнению утеплителя и значительным расходам на устранение возникающих дефектов.
В практике строительства кровельный пирог рассматривается как единая инженерная система, в которой нарушение работы одного элемента неизбежно отражается на характеристиках всей конструкции. Поэтому проектирование кровли требует комплексного подхода с учетом климатических условий, архитектуры здания и режимов эксплуатации.
Состав и функции кровельного пирога
Под устройством кровельного пирога понимают последовательность укладки конструкционных и изоляционных материалов в пространстве от потолочного перекрытия до финишного покрытия кровли в строго определенном порядке. Каждый материал работает в связке с соседними и выполняет отведенную ему функцию в течение всего срока эксплуатации.
Типовая схема кровельного пирога под мягкую кровлю включает следующие элементы:
- внутренняя подшивка или облицовка потолка;
- пароизоляционная пленка;
- обрешетка под утеплитель;
- утеплитель;
- гидроизоляционная мембрана;
- контробрешетка, формирующая вентиляционный зазор;
- обрешетка под сплошное основание;
- сплошное основание (OSB-3 или влагостойкая фанера ФСФ);
- подкладочный ковер;
- финишное кровельное покрытие.
Кровельный пирог формирует единое основание под финишную отделку и распределяет климатические и механические воздействия по всей конструкции кровли. В зависимости от типа крыши и назначения чердака состав слоев может меняться.
Подшивка и внутренняя отделка
Подшивка потолка формирует его внешний вид и закрывает внутренние слои кровельного пирога. Она не относится к несущим элементам, но защищает изоляционный контур от механических повреждений со стороны помещения.
Выбор материалов для внутренней подшивки зависит от назначения помещения и требований к пожарной безопасности. В жилых домах чаще применяются гипсокартон, вагонка или декоративные панели, в технических помещениях — более простые и устойчивые к механическим воздействиям решения.
Пароизоляция — обязательный слой кровельного пирога
Пароизоляция перекрывает выход насыщенного влагой пара из теплого помещения. Без нее утепленная кровля может быстро потерять свои свойства из-за переувлажнения. При монтаже важно:
- укладывать полотна с нахлестом не менее 15 см;
- проклеивать стыки специальной соединительной лентой;
- герметизировать примыкания к стенам и проходам коммуникаций.
Проклеивать стыки обязательно — если этого не сделать, пар будет попадать через них в утеплитель. Лучше использовать ленты, рекомендованные производителями именно для этих работ, чтобы с течением времени они не отклеивались.
Отдельного внимания требует устройство пароизоляции в местах прохода инженерных коммуникаций и мансардных окон. Эти узлы являются наиболее уязвимыми с точки зрения возможного проникновения конденсата и требуют применения специализированных герметизирующих манжет и лент.
Утеплитель и его функция в конструкции крыши
Утеплитель снижает теплопотери через крышу и стабилизирует микроклимат в помещении. Чаще всего применяются минераловатные плиты, рассчитанные на работу в наклонных (скатных) конструкциях. Толщина слоя подбирается в зависимости от климатической зоны и типа сооружения.
При расчете толщины теплоизоляции важно учитывать нормативные требования по сопротивлению теплопередаче ограждающих конструкций. Недостаточная толщина утеплителя приводит к повышенным теплопотерям, а избыточная — к неоправданному удорожанию конструкции без существенного прироста энергоэффективности.
Гидроизоляция и подкладочный ковер
Над слоем утепления располагается гидроизоляция. Для скатных крыш применяются диффузионные мембраны, которые отводят влагу наружу и защищают утеплитель от проникновения осадков и конденсата со стороны кровельного покрытия. Под финишное покрытие из битумной черепицы дополнительно настилается подкладочный ковер, работающий как дополнительный сплошной защитный барьер.

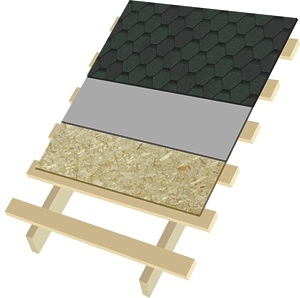

Стропильная система и обрешетка
Стропила формируют несущую конструкцию и геометрию крыши и принимают основную нагрузку от снега, ветра и собственного веса кровельных материалов. На стропила монтируется контробрешетка, с помощью которой создается вентиляционный зазор, необходимый для вывода излишней влаги за пределы подкровельного пространства, а затем обрешетка и сплошное основание. Оно необходимо под мягкую кровлю (гибкая черепица, рулонные материалы), если же используются финишные покрытия, обладающие достаточной собственной жесткостью и прочностью, сплошное основание, как правило, не укладывается.
При проектировании стропильной системы учитываются расчетные снеговые и ветровые нагрузки для конкретного региона. Ошибки на этом этапе крайне болезненны: они могут привести к деформации кровли и к ее преждевременному разрушению.

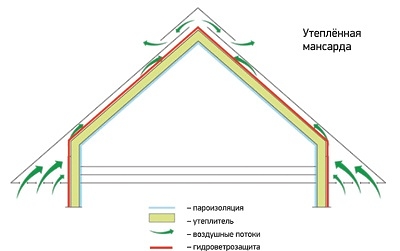

Кровельный пирог под утепленную крышу
Утепленная крыша применяется в домах с жилой мансардой или теплым чердаком. В таком случае кровельный пирог работает как часть ограждающей конструкции здания.
Типовая схема кровельного пирога под утепленную крышу включает полный набор упомянутых выше слоев:
- внутренняя отделка помещения;
- сплошной слой пароизоляции;
- утеплитель между стропилами;
- ветрозащитная мембрана или гидроизоляция;
- контробрешетка для создания вентиляционного зазора;
- обрешетка;
- сплошное основание;
- подкладочный ковер;
- кровельное покрытие.
Важно соблюдать последовательность слоев и правила укладки. Так, любой разрыв пароизоляционного контура (например, если не проклеить качественно стыки между полотнами) приводит к намоканию утеплителя и снижению ресурса всей системы.
Кроме того, в мансардных помещениях особое значение имеет герметичность теплоизоляционного контура. Нарушения технологии при укладке утеплителя быстро приводят к образованию мостиков холода и резкому снижению его эксплуатационных свойств из-за намокания.

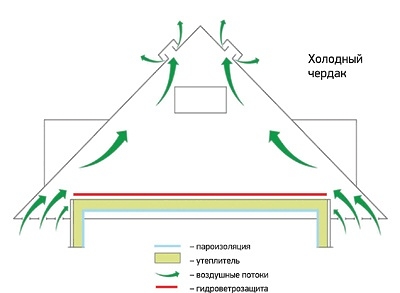

Кровельный пирог под холодную крышу (чердак)

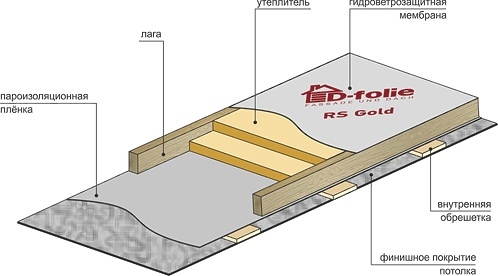

Для домов с холодным чердаком утепляется не скат крыши, а перекрытие над жилыми помещениями. В этом случае кровельный пирог создается в облегченной конфигурации и состоит из двух частей:
- Потолочная. По внутренней обшивке закрепляется пароизоляционная пленка, затем слой теплоизоляции и гидроветрозащитная мембрана.
- Стропильная. Поверх стропил укладывается обрешетка, на нее — сплошное основание, подкладочный ковер и финишное покрытие. Контробрешетка в данном случае не требуется, так как встречи теплого пара из помещения и холодного уличного воздуха, которая как раз и способствует образованию конденсата, в этой зоне не происходит — следовательно, не нужен и вентзазор.

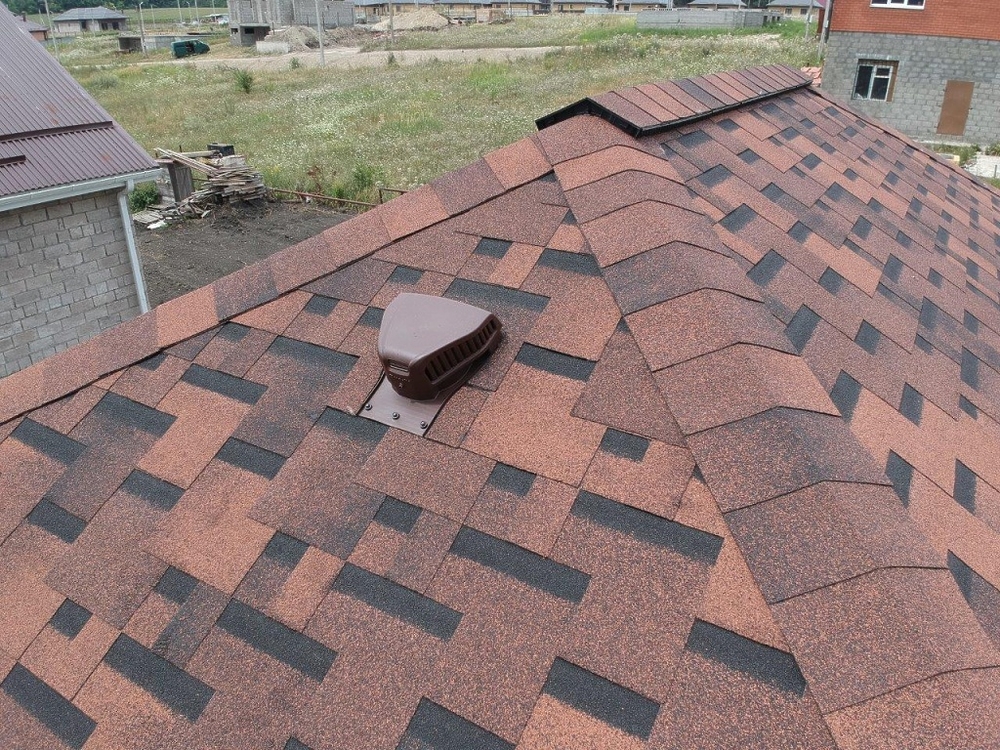

При эксплуатации холодных чердаков необходимо обеспечивать постоянный воздухообмен через продухи в карнизах и коньке крыши (или через слуховые окна). Отсутствие вентиляции будет вызывать накопление влаги в подкровельном пространстве и ускоренное старение деревянных конструкций.
Эксплуатируемая и неэксплуатируемая кровля: особенности устройства
В зависимости от режима использования различают эксплуатируемые и неэксплуатируемые кровли. В частном домостроении чаще применяется неэксплуатируемая скатная конструкция, где доступ на крышу ограничен.

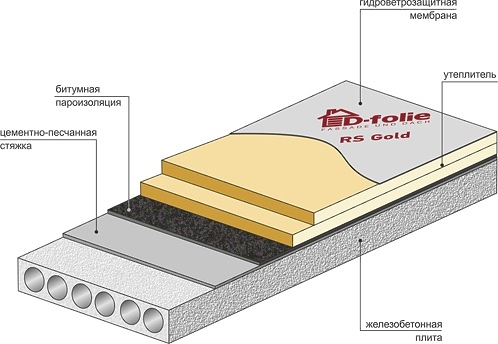

При создании эксплуатируемых кровель требования к кровельному пирогу выше:
- усиливается основание (обычно это железобетонные плиты или монолитная заливка);
- увеличивается прочность гидроизоляционного слоя. Его чаще всего монтируют из битумно-полимерных рулонных материалов или полимерных мембран;
- используется более плотный и прочный утеплитель, например, экструдированный пенополистирол;
- повышаются требования к распределению нагрузок и качеству инженерных расчетов для их учета;
- требуется тщательная проработка системы водоотведения. Эксплуатируемые кровли всегда плоские, и застой воды на них существенно увеличивает риски протечек и разрушения внутренних изоляционных слоев;
- применяется более износостойкое покрытие.
Такие кровли чаще используются в коммерческих и общественных зданиях, где крыша одновременно имеет функциональное назначение: на ней устраивают парковки автомобилей, зоны для отдыха и проведения досуга, спортивные площадки, предприятия общественного питания и другие объекты.
Типовые ошибки при монтаже кровельного пирога
Даже качественные материалы не компенсируют ошибки, допущенные при их монтаже. На практике чаще всего встречаются следующие отступления от технологии, которые приводят к серьезным проблемам в процессе эксплуатации кровли:
- отсутствие сплошного контура пароизоляции. Чаще всего проблемы возникают из-за некачественной проклейки стыков, разрывов полотен при монтаже или исключения этого слоя кровельного пирога для «упрощения работ» или снижения стоимости проекта. Пароизоляцию нужно укладывать без разрывов, с нахлестом не менее 15 см и обязательно герметизировать все примыкания к стенам, стропилам и проходам коммуникаций;
- неправильная укладка утеплителя. При подрезке плит «на глаз» могут образовываться зазоры между ними и элементами каркаса. Корректная укладка требует плотного заполнения всего объема без пустот и мостиков холода с учетом проектной толщины утепления, при этом, если слоев несколько, они должны укладываться в шахматном порядке так, чтобы стыки нижележащих рядов были полностью перекрыты плитами, находящимися сверху;
отсутствие вентиляционного зазора. Как правило, такое нарушение технологии может быть связано с желанием сэкономить на контробрешетке или с непониманием ее функции в системе вентиляции кровли. Чтобы избежать образования влаги в подкровельном пространстве, намокания и последующего гниения конструктивных элементов, необходимо сформировать стабильный вентиляционный канал по всей длине ската, обеспечивая забор воздуха через карнизные свесы, его свободный проход по всему пространству под кровлей и выход (вместе с забираемой влагой) наружу через аэраторы;
- неверный выбор изоляционного слоя. При подборе материалов необходимо строго следовать рекомендациям производителей кровельных покрытий. Например, стандарты качества Docke предполагают обязательный монтаж подкладочных ковров под гибкую черепицу, независимо от ее серии или коллекции, а также угла наклона скатов. Отсутствие оригинального подкладочного ковра является нарушением технологии и влечет за собой аннулирование гарантийных обязательств производителя;
- ошибки в креплении обрешетки к стропильной системе. Обычно они связаны с неправильным выбором шага обрешетки, недостаточной жесткостью фиксации деталей или с использованием неподходящих крепежных элементов. Например, шаг между элементами обрешетки под плиты сплошного основания необходимо подбирать так, чтобы все их горизонтальные стыки проходили по средним линиям досок обрешетки. При настиле сплошного основания следует избегать ситуаций, когда четыре угла соседних плит сходятся в одной точке, а между плитами необходимо оставлять зазоры в 3–5 мм для компенсации температурных расширений. Требования к параметрам гвоздей и саморезов для крепления сплошного основания приведены в инструкции.
Указанные ошибки ускоряют износ кровли, вызывают переувлажнение ее компонентов, ведущее к их гниению и разрушению, и сокращают срок службы всей кровельной конструкции в целом. Важно, что большинство проблем проявляется не сразу, а спустя 1–2 сезона эксплуатации. Эта особенность усложняет диагностику и последующий ремонт, который требует существенных финансовых затрат, так как выполнять его приходится уже после завершения всех работ, в том числе по внутренней отделке помещений.
Выводы
Грамотно собранный кровельный пирог обеспечивает стабильную работу крыши в течение всего срока ее эксплуатации. Четкое соблюдение схемы расположения слоев, корректный подбор материалов и следование технологии монтажа позволяют избежать типовых проблем с проникновением влаги, теплопотерями и деформациями конструкции. При проектировании кровельного пирога важно учитывать тип помещения под кровлей, режим использования чердака и расчетные нагрузки на крышу.
Материалы для кровельного пирога под мягкую кровлю Docke
Мягкая кровля Docke применяется в частном и коммерческом домостроении благодаря ее стабильно высокому качеству, широкому выбору цветов, форм и вариантов нарезки, а также прогнозируемым эксплуатационным характеристикам. Гибкая черепица Docke PIE хорошо работает в составе многослойных кровельных систем и адаптирована под климатические условия большинства регионов России.
Использование подкладочных ковров и финишного покрытия Docke позволяет сформировать надежный контур кровельного пирога, устойчивый к осадкам, перепадам температур и ветровым нагрузкам. Практика эксплуатации таких кровель показывает, что они сохраняют стабильность геометрии, насыщенность цветов и защитные свойства покрытия на протяжении всего срока службы, который измеряется многими десятилетиями.
