Обрешетка под мягкую кровлю (гибкую черепицу)
Поскольку битумная черепица относится к категории мягкой кровли и не имеет необходимой жесткости на изгиб, ее необходимо укладывать на сплошное основание, которое обеспечивает конструктивную прочность покрытия и его способность выдерживать снеговые и различные механические нагрузки. Далее мы подробно рассмотрим, из чего должна состоять обрешетка для гибкой черепицы, какие материалы для нее лучше выбрать и как их правильно монтировать.
Основные требования к обрешетке для мягкой кровли
Гибкая черепица очень чувствительна к форме поверхности, на которую она укладывается, и способна уже через небольшой период эксплуатации (обычно в течение первого года) воспроизвести все ее неровности, которые будут визуально заметны на крыше. Поэтому конструкция обрешетки должна обеспечивать следующие характеристики сплошного основания:
- ровную гладкую плоскость ската. Необходимо исключить любые неровности и дефекты, из-за которых может возникнуть перепад по высоте более 2 мм;
- прочность. Толщину обрешетки нужно выбирать на основании расчетов, в зависимости от максимальной снеговой нагрузки в регионе, угла наклона скатов и других параметров;
- качество материала. Для монтажа обрешетки используется ровный и сухой (влажность не более 20%) пиломатериал без искривлений под длине и заметных перепадов толщины;
- срок эксплуатации. Вся конструкция основания под укладку гибкой черепицы должна прослужить не меньше, чем само покрытие. Срок гарантии на качественный кровельный материал составляет от 30 до 70 лет, а реальный срок службы при правильном монтаже — еще больше. Поэтому древесные материалы для обрешетки должны быть новыми, сухими, чистыми, без следов поражения грибком, плесенью и гниения. Перед использованием их следует обязательно обработать огнебиозащитным составом.
Исходя из этих требований, в качестве материала для обустройства сплошного основания под мягкую кровлю в большинстве случаев рекомендуется использовать плиты ОСП-3 или влагостойкую фанеру ФСФ.
Тип обрешетки: какой выбрать
Существует две технологии устройства обрешетки под мягкую кровлю:
- Настил в один слой. Сплошное основание (чаще всего из досок) крепится непосредственно к стропилам вдоль ската. Этот способ можно применять, если под кровлей находится холодный чердак или если в качестве покрытия используется рубероид, например на хозяйственной постройке или беседке.
- Двойная обрешетка. Применяется на утепленных крышах, рекомендуется в качестве обрешетки под мягкую кровлю из гибкой черепицы. Сначала параллельно коньку набивается разреженная обрешетка из досок или брусков так, чтобы между ней и утеплителем оставался зазор для вентиляции подкровельного пространства толщиной не менее 4 мм. Если пространство между стропилами заложено утеплителем по всей высоте, монтируется дополнительная контробрешетка. Затем сверху укладывается сплошное основание.
Двойной настил имеет несколько преимуществ перед одинарным. Во-первых, он служит каркасом под сплошное основание, что позволяет использовать плиты меньшей толщины. Таким образом, общий вес обрешетки снижается. Во-вторых, доски нижнего слоя дополнительно связывают стропильные фермы, увеличивая жесткость конструкции кровли в целом.

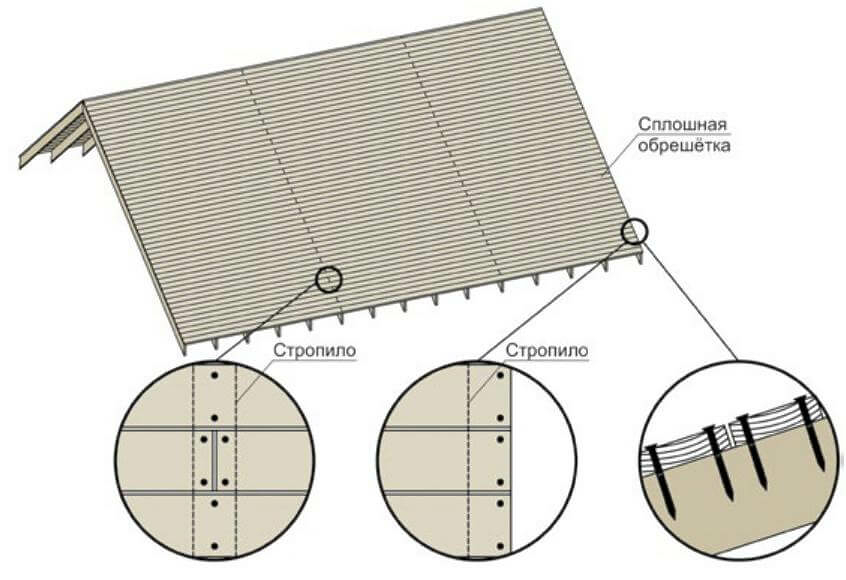

Монтаж однослойной обрешетки
Сплошное основание без дополнительной разреженной обрешетки можно сформировать как из вышеуказанных плит, так и из шпунтованной или обрезной доски. Важно, чтобы все доски были одинаковой толщины и не имели явных следов коробления, выступающих сучков и глубоких впадин (качество — не ниже первого сорта). Еще раз повторим, что влажность досок должна быть не более 20%.
Основные правила монтажа сплошной обрешетки из обрезной доски:
- доски можно укладывать как вдоль ската, так и под углом. Располагать их нужно выпуклостями годовых колец вниз;
- перед началом работ их нужно отсортировать так, чтобы разница толщин соседних реек обрешетки не превышала 1 мм;
- между досками необходимо оставлять зазоры для компенсации температурных деформаций в 1–2 мм;
- перед монтажом все древесные материалы в обязательном порядке обрабатываются антисептиком;
- крепление доски к стропилу всегда должно осуществляться двумя гвоздями. Это поможет предотвратить выкручивание древесины при высыхании;
- длины реек обрешетки надо подбирать так, чтобы их стыки приходились на стропила, причем вразбежку, то есть стыков в соседних по высоте рядах (друг над другом) быть не должно.
Для монтажа однослойной обрешетки использовать плитные материалы предпочтительнее, так как они позволяют создать более ровное основание, меньше подвержены короблению и быстрее укладываются (один лист закрывает существенно большую площадь, чем доска). Однако следует иметь в виду, что, поскольку ширина панелей в этом случае определяется расстоянием между стропилами (поперечные стыки обрешетки должны попадать на стропила), отходы от раскроя плит могут быть довольно значительными.

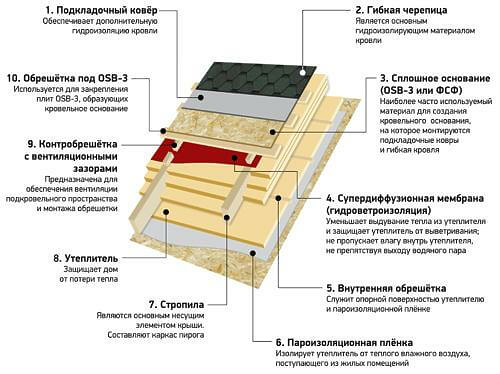

Последовательность монтажа двойной обрешетки
Если гибкая черепица монтируется над жилой мансардой, ее нужно укладывать на двухслойную обрешетку с обязательным созданием вентиляционного зазора для циркуляции воздуха в подкровельном пространстве.
Укладка разреженной обрешетки
Монтаж первого слоя обрешетки производится по технологии, аналогичной описанной выше. Доски также лучше откалибровать (отсортировать по толщине) и рассчитать длину каждой из них так, чтобы их стыки располагались на стропилах в шахматном порядке. Единственное отличие — доски укладываются не вплотную друг к другу, а на определенном расстоянии. Шаг обрешетки под мягкую кровлю необходимо выбирать из следующих соображений:
- поскольку на разреженную обрешетку будут укладываться плиты ОСП или ФСФ, нужно сделать так, чтобы их горизонтальные стыки оказались в серединах досок обрешетки;
- размеры стандартных листов ОСП-3 — 1250х2500 мм. Для того чтобы избежать больших линейных расширений в процессе эксплуатации, их разрезают на несколько (4-5) частей. Особенно важно сделать это, если монтаж производится зимой. Например, при распиле на 5 частей получаются панели 500х1250 мм;
- если располагать их длинной стороной параллельно скату и стыковать в каждом пятом ряду нижнего слоя обрешетки, расстояние между ее рядами должно быть равным 1250/4 = 312,5 мм;
- указанный размер — это расстояние между серединами досок обрешетки по высоте ската;
- если вы используете плиты (ОСП или фанеры) другого размера, шаг обрешетки необходимо пересчитать.
Толщина досок, как уже было сказано ранее, выбирается по результатам прочностных расчетов, их оптимальная ширина — 95–140 мм. Крепить обрешетку к стропилам необходимо ершеными или винтовыми гвоздями (длина не менее 50 мм, шляпка с потайной головкой). В каждой точке крепления следует забивать по два гвоздя.
Монтаж сплошного основания из плит ОСП или ФСФ
Установка плит производится с учетом следующих правил и рекомендаций:
- плиты располагают в шахматном порядке так, чтобы места стыков их углов не находились друг над другом. Для этого каждый второй ряд сдвигают на половину ширины листа (то есть начинают его с панели, разрезанной пополам по длинной стороне);
- плиты нижнего ряда монтируют с небольшим выступом за габариты первой доски обрешетки в сторону от карниза с таким расчетом, чтобы край плиты нависал над водосточным желобом (еще не установленным) примерно на ½–⅓ его диаметра;
- между плитами оставляют зазоры в 3–5 мм для компенсации температурных деформаций. Если этого не сделать, то при расширении плиты будут давить друг на друга, что может привести к вздутию основания и повреждению материала мягкой кровли;
- перепад по высоте между соседними панелями не должен превышать 2 мм. Если в каких-то местах он получился больше, необходимо использовать проставки, чтобы выровнять плиты по вертикали;
- крепление плит сплошного основания осуществляется оцинкованными анодированными или гальванизированными саморезами по дереву длиной не менее 50 мм;
- если для создания вентиляции подкровельного пространства проектом предусмотрено использование коньковых аэраторов, верхние торцы плит последнего ряда необходимо спилить так, чтобы на стыке скатов остался зазор в 5–7 см для выхода воздуха. Это можно сделать при укладке сплошного основания или в финальной стадии монтажа кровельных материалов, если между этими этапами предполагается сколько-нибудь значительный перерыв.
По технологии укладки гибкой черепицы далее на сплошное основание монтируется подкладочный ковер. Перед этим важно не забыть установить кронштейны водостоков, если предполагается их монтаж на обрешетку. Для этого на поверхности нижнего ряда плит необходимо вырезать посадочные места под монтажные планки держателей и закрепить кронштейны так, чтобы они не выступали за уровень сплошного основания. Если выбран другой тип держателей желобов (с установкой на лобовую доску), описанная операция не производится.
Практические рекомендации по монтажу обрешетки
Из сказанного выше понятно, что устройство обрешетки под мягкую кровлю — относительно несложная работа, которую вполне возможно выполнить самостоятельно. Она не требует специальной подготовки или применения каких-либо особых инструментов, достаточно стандартного набора, который обычно имеется у тех, кто любит что-либо делать на участке своими руками.
Ускорить монтаж и упростить некоторые рутинные операции помогут несколько советов, которые довольно просто реализовать на практике:
- поскольку доски первого слоя обрешетки должны располагаться на одном расстоянии друг от друга по всей длине и в каждом ряду, для их установки удобно использовать простое самодельное приспособление. Если на отрезок доски набить два перпендикулярных ему бруска с шагом, в точности равным расстоянию между крайними торцами двух рядов обрешетки (оно равно шагу обрешетки плюс ширина одной доски), то при монтаже обрешетки не придется вымерять положение каждой доски, достаточно будет приложить приспособление к уже закрепленному ряду и выставить по нему следующий;
- распил плит ОСП или ФСФ помогает не только избежать больших линейных деформаций материалов. Небольшие панели гораздо удобнее подавать на крышу, особенно если вы работаете без помощника. Но еще раз напомним: если вы монтируете кровлю при отрицательных температурах окружающего воздуха, разрезать плиты на несколько (4-5) частей обязательно в любом случае (даже если у вас большая бригада). Зимой материал имеет минимальные размеры и небольшую влажность, весной и летом он начнет набирать влагу, разбухать и расширяться от нагревания. Для плит длиной 2,5 м и шириной 1,25 м деформации превысят даже максимально возможные термозазоры, и основание пойдет волнами;
- инструкция рекомендует начинать монтаж сплошного основания от конька и постепенно двигаться вниз. Однако при этом приходится держать плиты, чтобы они не сползали, и одновременно крепить их. Для бригады из двух человек это не составляет особой проблемы, но при работе в одиночку вы столкнетесь с определенными сложностями. Если же начать, наоборот, снизу, то тяжело будет уложить только первый ряд, все остальные будут удерживаться плитами, находящимися ниже;
- выставлять зазоры между плитами удобно при помощи тех же саморезов либо кровельных гвоздей, которыми вы их крепите. Диаметр стандартного крепежного элемента длиной 50 и более миллиметров составляет 2,5–4 мм.
Обрешетка для гибкой черепицы — это своеобразный фундамент для кровли. От того, насколько качественно и аккуратно она сделана, зависят внешний вид и долговечность уложенного на нее покрытия. Если следовать тем рекомендациям, которые мы изложили в этой статье и не экономить необоснованно на материалах, конструкция обрешетки прослужит весь положенный ей срок. Используйте эти рекомендации не только в случае, если вы укладываете кровельные материалы сами, но и для контроля работы сторонних монтажников. Это поможет исключить ошибки, которые могут стать источником непредвиденных расходов в будущем.
