Рекомендации по монтажу обрешетки фасадных панелей Дёке

Облицовка фасада современными полимерными материалами решает сразу несколько задач: выравнивает плоскость стен, защищает основание от атмосферных воздействий и улучшает внешний вид здания. Чтобы фасадный контур был прочным, надежным и эстетически привлекательным, каждая панель должна быть закреплена на ровном и прочном основании. Поэтому итоговый результат напрямую зависит от того, насколько правильно и точно смонтирована несущая подсистема. Ошибки на этом этапе могут привести к перекосам, нарушению геометрии профилей и ускоренному износу крепежных узлов, а устранять их после окончания монтажа и нескольких лет эксплуатации будет сложно и дорого.

Виды обрешетки под фасадные панели: конструкция и особенности

Для монтажа фасадных панелей Docke можно использовать несущий каркас из древесины или из оцинкованного стального профиля. Оба варианта допускаются при соблюдении требований производителя к шагу стоек, типу профильных элементов и способам их фиксации к несущим стенам.

Деревянная обрешетка

Каркас из древесных стройматериалов может применяться в частном домостроении при условии использования конструкционной строганой древесины камерной сушки с контролируемой геометрией. В качестве несущих элементов используются бруски или доски с заданным сечением, ориентированные по одной схеме.

Основные конструктивные требования к деревянной обрешетке:

• установка только вертикальных стоек. Горизонтальные перемычки из древесины в каркасе под фасадные панели не применяются;
• материал: сухие (влажность не выше 16–18%) строганые доски без продольных трещин, гнили и сквозных сучков, оптимальные размеры — 100х20 мм. Все элементы деревянной обрешетки в обязательном порядке должны быть обработаны огнебиозащитными составами;

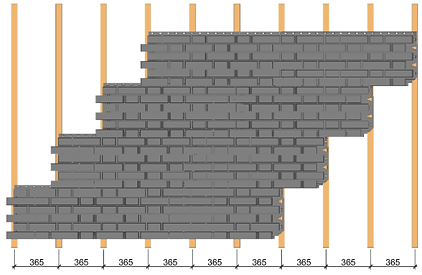

• шаг установки: 254–405 мм, в зависимости от коллекции. Конкретные размеры приведены в инструкции;
• крепление к несущей поверхности: оцинкованные или анодированные саморезы, фасадные дюбели или анкеры с рабочей длиной, обеспечивающей заглубление в основание не менее 50 мм (при необходимости). Шаг крепежа — 400–600 мм по высоте каждой планки.

Основное преимущество деревянной обрешетки — более низкая стоимость. Однако следует иметь в виду, что она должна прослужить не меньше, чем фасадные панели, срок эксплуатации которых 50 лет и более. Поэтому, чтобы не пересобирать фасад лет через 20–30, нужно очень тщательно выбирать древесину и пропитывать ее антисептиками и антипиренами.

Металлическая обрешетка

Металлический каркас монтируется из фасадных оцинкованных профилей, рассчитанных на работу в наружных ограждающих конструкциях. Направляющие для установки гипсокартона использовать нельзя.

Технические требования:

• тип профиля: оцинкованный фасадный профиль Г- или П-образного сечения, толщина металла не менее 1 мм;
• схема каркаса: перекрестная конструкция — основные вертикальные стойки плюс горизонтальные направляющие под каждый ряд панелей;
• шаг обрешетки: вертикальные стойки — 800 мм, горизонтальные — 400–445 мм, в зависимости от коллекции (см. инструкцию). Для обеспечения дополнительной жесткости в местах вертикальных стыков (если они приходятся не на несущий конструктив) и посередине каждой панели устанавливаются дополнительные вертикальные вставки;
• крепление профиля к основанию: металлические кронштейны через каждые 800 мм по горизонтали и 600–700 мм по высоте. Под горизонтальные направляющие и дополнительные вертикальные вставки кронштейны не нужны.

Преимуществами металлической подсистемы являются повышенная прочность, более длительный срок службы, возможность монтажа в любую погоду и отсутствие необходимости дополнительной обработки.

В пространстве между стойками обрешетки (как деревянной, так и металлической) можно расположить плитный утеплитель, дополнительно зафиксировав его тарельчатыми дюбелями. Поверх теплоизоляции монтируется ветрозащитная мембрана с обязательной проклейкой нахлестов между полотнами. При этом глубина обрешетки должна быть такой, чтобы между гидроизоляцией и фасадными панелями оставался вентиляционный зазор не менее 40 мм.

Подготовка к установке фасадных панелей: материалы и инструмент

Перед началом монтажа обрешетки необходимо провести ряд предварительных мероприятий.

Подготовка инструментов и материалов

Набор материалов формируется с учетом выбранного типа каркаса. Для проведения работ потребуются:

• деревянные бруски или оцинкованный профиль;
• кронштейны для крепления профиля (для металлической обрешетки);
• крепежные элементы: фасадные анкеры или дюбели, саморезы по металлу для соединения профилей или оцинкованные саморезы по дереву;
• утеплитель (минераловатные плиты плотностью 30–50 кг/м3), тарельчатые дюбели, пленка гидроизоляции (если проектом предусмотрена дополнительная теплоизоляция фасада).

Для монтажа обрешетки понадобится следующий набор инструментов:

• рулетка;
• шуруповерт;
• водяной уровень;
• ножовка по металлу;
• строительный уровень;
• шнурка;
• ножницы по металлу;
• болгарка (УШМ);
• нож.

Поскольку значительную часть работ придется проводить на высоте, потребуется также страховочное снаряжение. Правилами техники безопасности пренебрегать ни в коем случае нельзя.

Подготовка стен

Идеально выравнивать стены под установку фасадных панелей не требуется — это сделает сама обрешетка. Но подготовить поверхность стен нужно, поскольку они будут спрятаны под навесным фасадом на долгие десятилетия:

• стены зачищаются от следов старого покрытия, пыли и грязи;
• заделываются заметные трещины, выбоины и сколы, устраняются крупные выступающие фрагменты;
• поверхность покрывается антисептическими составами, чтобы предотвратить образование плесени и гниение.

Если в процессе отделки запланирована дополнительная теплоизоляция, на стену крепится утеплитель, затем поверх него натягивается гидроизоляционная пленка.

Установка обрешетки: пошаговая инструкция по разметке и креплению

Последовательность выполнения работ мы покажем на примере установки несущей подсистемы из металлических профилей.

Установка кронштейнов

Кронштейны необходимы для дальнейшего крепления вертикальных стоек. Их длина (вылет от стены) должна быть равна толщине слоя утепления (если его необходимо монтировать) + размер вентиляционного зазора (минимум 40 мм). Например, если вы будете укладывать теплоизоляцию толщиной 100 мм, нужно использовать кронштейны длиной не менее 140 мм.

Разметка и монтаж делаются следующим образом:

1. Первый вертикальный ряд кронштейнов устанавливается на расстоянии 100 мм от угла дома. С помощью отвеса вымеряем вертикаль и чертим по ней линию, вдоль которой будут крепиться кронштейны.
2. Отступаем от этой линии 800 мм и проводим параллельную ей прямую для второго ряда кронштейнов.
3. Следующие вертикальные ряды размечаем аналогично, с шагом 800 мм.
4. Фиксируем кронштейны вдоль каждой вертикальной прямой с шагом 600–700 мм по высоте.

Для крепления используются саморезы с шайбой, под каждый кронштейн необходимо устанавливать паронитовые прокладки для изоляции металла от основания, чтобы избежать образования мостиков холода.

Монтаж теплоизоляции

Плиты утеплителя устанавливаются непосредственно на фасад и крепятся к нему тарельчатыми дюбелями. В тех местах, где утеплитель находит на кронштейны, делаются надрезы.

Поверх утеплителя необходимо натянуть и закрепить гидроизоляционную пленку. На стыках полотен обязательно оставляются нахлесты размером не менее 150 мм так, чтобы верхнее полотно находило на нижнее («по воде»). Стыки проклеиваются соединительной лентой.

Установка вертикальных профилей

Главная задача этого этапа — установить вертикальные направляющие так, чтобы они образовывали единую плоскость. Для этого:

1. Устанавливаем два крайних профиля по углам. Они служат маяками, по которым будут выравниваться остальные элементы подсистемы. Профили крепятся к кронштейнам оцинкованными саморезами со сверлом на конце.
2. Между установленными направляющими натягиваем шнурку.
3. Остальные профили крепим к кронштейнам, выравнивая их по натянутому шнуру. Расстояние от нижней части каждого профиля до земли (отмостки) — 50 мм. Это необходимо для создания зазора, через который воздух будет заходить в вентилируемый канал.

Описанный способ позволяет получить идеально ровную поверхность для установки панелей. При этом кривизна стен (если она есть) компенсируется за счет смещения профилей вдоль кронштейнов, с помощью которого обеспечивается необходимый вылет направляющих относительно стены.

Особенности устройства обрешетки около оконных проемов

Вертикальные направляющие должны быть установлены по обеим сторонам оконного проема (слева и справа) независимо от расстояния до соседних с ними вертикальных профилей. Кроме того, под оконной рамой на расстоянии 40 мм от ее нижнего края монтируется горизонтальная перемычка, на которую в дальнейшем будет установлен отлив.

Монтаж горизонтальных направляющих

Горизонтальные элементы обрешетки устанавливаются следующим образом:

1. По периметру дома отбивается единая горизонталь. Это делается с помощью водяного уровня или лазерного нивелира. Важно сделать это именно по всему периметру дома, чтобы панели в точности сошлись на всех стенах.
2. Нижняя направляющая устанавливается на расстоянии не менее 30 мм от земли (отмостки). Такое расстояние необходимо оставлять для того, чтобы при сезонном пучении грунта он не перекрывал заход воздуха в вентзазор и не деформировал фасад.
3. Следующие ряды горизонтальных направляющих располагаются на расстоянии, равном высоте панелей. Точные размеры для каждой коллекции приведены в инструкции по монтажу.

Горизонтальные профили крепятся к вертикальным такими же саморезами, как и при установке вертикальных направляющих.

Финишные работы

На готовую подсистему можно устанавливать фасадные панели. Вкратце последовательность выполнения работ такая:

1. Монтаж стартового профиля. Он крепится на нижнюю горизонтальную направляющую. В углах устанавливается стартовый угловой профиль.
2. Установка первого ряда фасадных панелей. Для увеличения жесткости и прочности фасада в середине каждой ячейки, в которую будет крепится панель, предварительно ставится дополнительная вертикальная перемычка. Нижняя кромка каждой панели заводится в стартовый профиль, затем панель крепится в четырех точках по горизонтали и в каждом вертикальном гвоздевом отверстии.
3. Монтаж следующих рядов. Производится аналогично, роль стартового профиля здесь играет верхняя кромка предыдущего ряда.
4. Установка угловых элементов. Первый элемент вставляется в угловой профиль, следующие — в расположенные ниже. Крепление каждого углового элемента производится на два самореза.

Монтаж фасадных панелей обычно начинают с нижнего левого угла, устанавливая их по рядам. Для уменьшения проглядываемости швов каждый следующий ряд смещается относительно расположенного ниже примерно на половину ширины панели. Если устанавливается коллекция с рисунком под кирпич, смещение задается фактурой кладки, для других коллекций его можно выбирать произвольно.

Более подробно технология установки облицовки из фасадных панелей Docke приведена в официальной инструкции. Перед началом работ рекомендуется ознакомиться с актуальной документацией по выбранной вами коллекции.

Частые вопросы по устройству обрешетки под фасадные панели

Ниже приведены ответы на вопросы, которые чаще всего возникают при подготовке основания под облицовку.

Нужна ли обрешетка под фасадные панели?

Фасадные панели можно устанавливать только на обрешетку — деревянную или металлическую. Она создает вентилируемый зазор, через который за пределы ограждающей конструкции выводится избыточная влага. Отказ от использования обрешетки влечет за собой аннулирование гарантийных обязательств производителя.

Можно ли сделать обрешетку самому?

Да, это возможно. Устройство обрешетки не требует особых навыков или специализированного инструмента. Важно строго соблюдать требования инструкции и правила техники безопасности при работе на высоте.

Какой материал для обрешетки лучше использовать?

Для фасадных панелей Docke предпочтение чаще отдается металлическим системам из оцинкованного профиля. Деревянный каркас допускается при строгом соблюдении требований к сечению бруса и качеству его обработки.

Нужна ли вентиляция при установке?

Вентилируемый зазор между облицовкой и основанием обязателен. Он необходим для отвода влаги из фасадного контура. При его отсутствии срок службы навесного фасада существенно сократится.

Выводы

Качественно смонтированная подсистема под фасадные панели формирует надежное основание для их крепления и обеспечивает стабильную геометрию покрытия на протяжении всего срока эксплуатации. Точное соблюдение расстояний между направляющими, применение фасадных профилей с заданными характеристиками и корректная организация вентиляционного зазора позволят избежать каких-либо проблем с облицовкой фасада на многие годы.

В ассортименте Docke представлены фасадные панели различных форматов и текстур, рассчитанные на длительную работу в условиях перепадов температуры и влажности. Высокое качество используемых материалов и строгое соблюдение технологии производства подтверждается длительными сроками гарантии — до 50 лет на отсутствие деформаций и до 7 лет на цветостойкость. Ознакомиться с модельным рядом и выбрать подходящую коллекцию фасадных панелей можно в нашем каталоге.
