Технический лист № 4.2
Редакция 02.2024

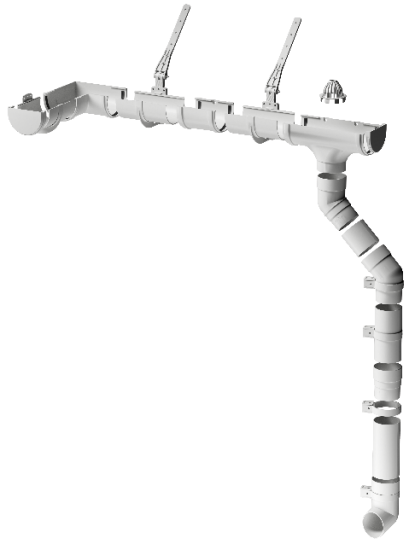

Водосточная система Döcke PREMIUM

Водосточная система Döcke PREMIUM – это сборная конструкция, предназначенная для отведения воды с крыши здания. Водосточные изделия системы Döcke PREMIUM изготовлены способом коэкструзии и литья под давлением из поливинилхлорида и/или сополимеров винилхлорида с различными добавками.

  • Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами, длиной не менее длины перевозимого материала.
  • Хранение осуществляется только в фирменной упаковке производителя.
  • Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
  • Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -35°С до +50°С и относительной влажности воздуха 50-60%.
  • При длительном хранении (свыше 10 дней) необходимо использовать паллеты или стеллажи, при этом высота складирования коробок не должна превышать 1,5 м.
  • Категорически запрещается хранить изделия:
    • без упаковки производителя;
    • под прямыми солнечными лучами;
    • вблизи отопительных приборов (на расстоянии менее 1,5 м).
Водосточная система Docke PREMIUM
Расположение трубы относительно желоба Без уклона (от 0 до 3 мм на м.п.) Уклон 4 мм на м.п.
л/с м.кв л/с м.кв.
В начале/конце 1,47 66,8 1,77 80,45
В центре 2,94 133,6 3,54 160,9
№ п/п Наименование элемента Внешний вид Назначение и геометрические параметры Вес штуки, кг Кол-во в упаковке, шт Вес упаковки брутто, кг Внешние размеры упаковки (ДхШхВ), мм Тип упаковки
1 Труба водосточная 3 м Труба водосточная Отвод воды из водосбора в водослив.

Длина – 3 м, 1,5 м, 1 м;
Диаметр – 85,73 мм.
2,25 5 10,9 3002х260х160 Полиэтилен
2 Труба водосточная 1,5 м 1,07 5 5,5 1510х260х160
3 Труба водосточная 1 м 0,75 5 3,7 1002х260х160
4 Желоб водосточный, 3 м Желоб водосточный Сбор и отвод дождевой воды с поверхности крыши.

Длина – 3 м, 1,5 м;
Ширина – 120,65 мм.
1,91 10 16,9 3002х130х130 Полиэтилен
5 Желоб водосточный, 1,5 м 0,84 10 8,44 1510х155х150
6 Соединитель желобов Соединитель желобов Последовательное соединение желобов в единую систему. 0,14 25 3,8 296х291х291 Гофрокартон
7 Угловой элемент 90° Угловой элемент 90° Устанавливается на внешних и внутренних углах кровли и предназначен для соединения желобов под углом 90° в целях изменения направления движения воды. 0,24 15 4 541х291х291 Гофрокартон
8 Угловой элемент 135° Угловой элемент 135° Устанавливается на внешних и внутренних углах кровли и предназначен для соединения желобов под углом 135° в целях изменения направления движения воды. 0,18 9 1,9 296х291х291 Гофрокартон

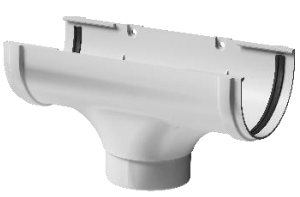

9 Воронка Воронка Соединение желоба и трубы в целях отвода воды на нижележащие уровни. 0,29 16 5,0 541х291х281 Гофрокартон
10 Сетка защитная Сетка защитная Предотвращает попадание в водосточную трубу листвы, хвои и мусора. 0,02 100 2,4 351х286х196 Гофрокартон
11 Наконечник Наконечник Отвод воды из водосточной трубы на землю. 0,18 23 4,5 541х291х281 Гофрокартон
12 Колено 72° Колено 72° Переход от воронки к трубе, а также обход архитектурных элементов фасада под углом 72°. 0,2 20 4,4 541х291х281 Гофрокартон
13 Колено 45° Колено 45° Переход от воронки к трубе, а также обход архитектурных элементов фасада под углом 45°. 0,17 26 4,8 541х291х281 Гофрокартон
14 Муфта соединительная Муфта соединительная Соединение трубы с воронкой или двух труб. 0,1 63 6,5 541х291х281 Гофрокартон
15 Заглушка желоба Заглушка желоба Устанавливается на торце желобов для обеспечения герметичности системы. 0,06 60 3,9 351х286х196 Гофрокартон
16 Заглушка воронки Заглушка воронки Устанавливается на торце воронки для обеспечения герметичности системы. 0,05 72 3,7 351х286х196 Гофрокартон
17 Хомут универсальный Хомут универсальный Крепление элементов водосточной системы на фасаде здания. Имеет два положения: «Труба» – крепление трубы с проскальзыванием; «Фитинг» – жёсткое крепление фитингов и труб. 0,04 100 5,7 296х291х291 Гофрокартон
18 Крепление регулируемое Крепление регулируемое Предназначено для крепления желоба на кровлях без лобовой доски.

Длина короткой части – 169 мм, длинной части – 280 мм
0,1 60 6,3 351х286х196 Гофрокартон
19 Кронштейн желоба Кронштейн желоба Крепление желоба на кровлях с лобовой доской либо на кровлях без лобовой доски с использованием регулируемого крепления. 0,05 100 5,7 541х291х281 Гофрокартон
20 Шпилька специальная с гайкой Шпилька специальная с гайкой Крепление универсального хомута к стене здания.

Длина – 150 мм.
0,05 100 5,0 160х105х110 Гофрокартон

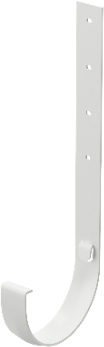

21 Кронштейн желоба металлический Кронштейн желоба металлический Крепление желоба на кровлях без лобовой доски.

Длина – 365 мм.
0,3 30 9,7 710х375х95 Гофрокартон

Служба технической поддержки: 8 800 100 71 45 , www.docke.ru .


Скачать "Технический лист Водосточная система Döcke PREMIUM" / 0.34mb
