Технический лист № 3.3
Редакция 10.2019 г.

Аэратор точечный Döcke PIE NEXT

Аэратор точечный Döcke PIE NEXT (далее – «изделие») служит для организации проветривания подкровельного пространства крыш, у которых в качестве кровельного покрытия используется гибкая битумная черепица или фальцевая кровля. Для корректной работы необходимо предварительно организовать приток воздуха через карнизный свес, а также канал, по которому воздух будет поступать к изделию. Устанавливается на смонтированную кровлю. Цвет изделия – зелёный (аналог RR11), светло-коричневый (аналог RAL8017), красный (аналог RR29), серый (аналог RR23), тёмно-коричневый (аналог RR32). Состоит из основания (проходного элемента), колпака, бутилового уплотнителя, шаблона и комплекта саморезов под цвет изделия.

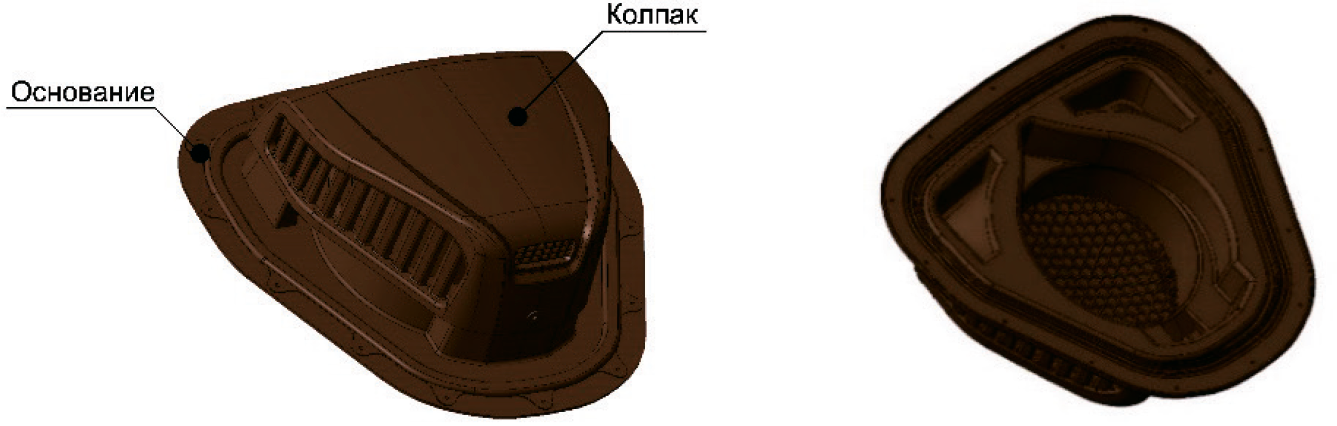

Внешний вид и основные детали

Аэратор точечный Döcke PIE NEXT
№ п/п Наименование показателя, ед. измерения Нормативное значение
1 Длина, мм 323
2 Ширина, мм 340
3 Высота, мм 118
4 Минимальный угол применения, град 12

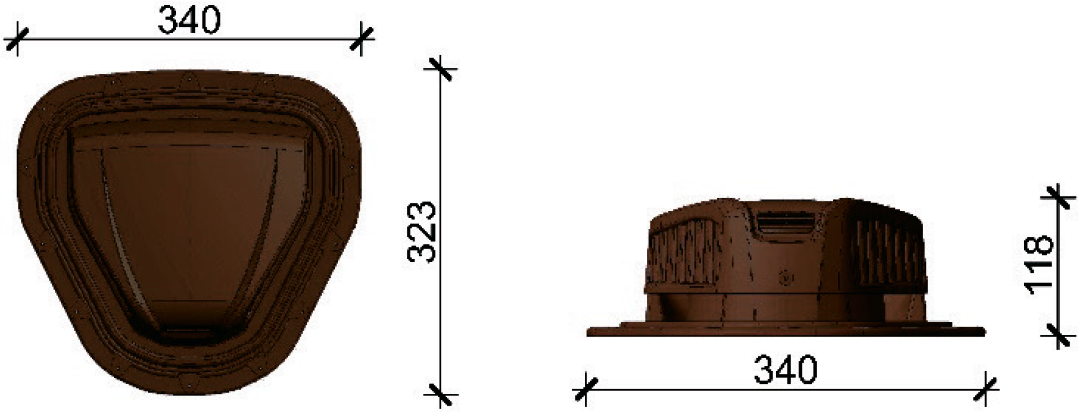

Геометрические размеры

Геометрические размеры

№ п/п Наименование показателей, ед. измерения Нормативное значение
1 Суммарная площадь вентиляционных отверстий изделия, см² 150
2 Температурный диапазон эксплуатации, ˚С От -40 до +80
3 Сохранение свойства ударопрочности при t минус 20˚C да
4 Стойкость к ультрафиолетовому излучению да
5 Сырьё полипропилен
№ п/п Наименование показателей, ед. измерения Нормативное значение
1 Вес 1 шт, кг 0,529
2 Вес упаковки (брутто), кг 8,07
3 Количество в упаковке, шт 9
4 Габариты упаковки, мм 324х340х990
5 Гарантийный срок хранения, лет 1
№ п/п Наименование, характеристика Кол-во, шт
1 Саморез кровельный окрашенный с прессшайбой 4,8х35 мм с шестигранной головкой под ключ 8 мм (фиксация основания) 14
2 Саморез кровельный окрашенный с прессшайбой 4,8х19 мм с шестигранной головкой под ключ 8 мм (монтаж колпака) 1
  • Транспортировка изделий должна осуществляться на автомобилях с крытыми или тентованными кузовами.
  • Хранение осуществляется только в фирменной упаковке производителя.
  • Хранение осуществляется только в условиях, препятствующих попаданию влаги и прямых солнечных лучей.
  • Хранение допускается только в крытых помещениях, оборудованных вентиляцией, при температуре от -35 ˚С до +50 ˚С и относительной влажности воздуха 50-60 %.
  • При длительном хранении (свыше 10 дней) необходимо использовать поддоны или стеллажи, при этом высота складирования не должна превышать 1,5 м.
  • Категорически запрещается хранить изделия:
    • без упаковки производителя;
    • под прямыми солнечными лучами;
    • вблизи отопительных приборов (на расстоянии менее 1 м).

Служба технической поддержки: 8 800 100 71 45, www.docke.ru.


Скачать "Технический лист Аэратор точечный Döcke NEXT" / 0.33mb
