Инструкция по монтажу универсального водосборника

1. Монтаж водосборника

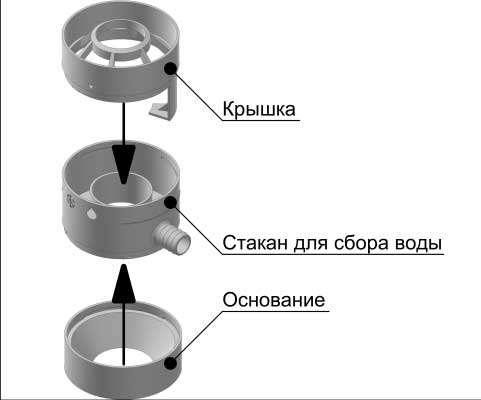

Состав водосборника Дёке
1. Изучите конструкцию водосборника
Наклейте шаблон (входит в комплектацию) на водосточную трубу Разрежте трубу по соответствующим её диаметру линиям
2. Наклейте шаблон (входит в комплектацию) на водосточную трубу

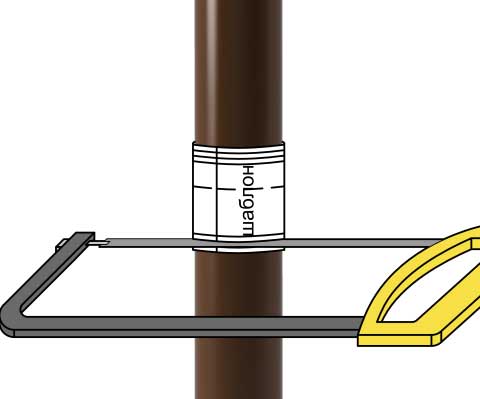

Разрежте трубу по соответствующим её диаметру линиям
3. Разрежте трубу по соответствующим её диаметру линиям

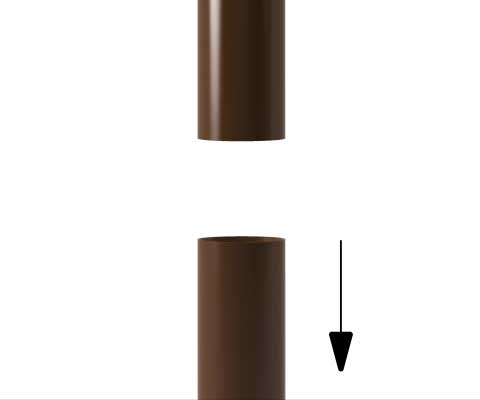

Опустите нижнюю водосточную трубу таким образом, чтобы установить водосборник
4. Опустите нижнюю водосточную трубу таким образом, чтобы установить водосборник

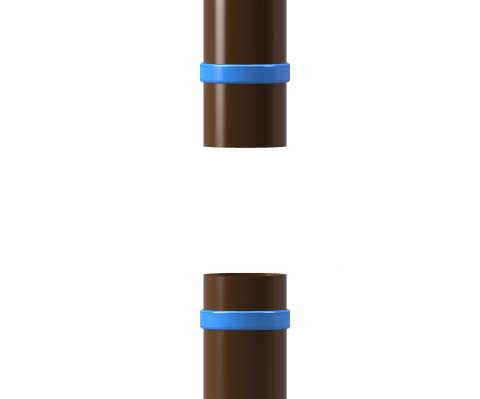

Установите дополнительные водосточные хомуты (не входят в комплектацию) для надежной фиксации
5. Установите дополнительные водосточные хомуты (не входят в комплектацию) для надежной фиксации

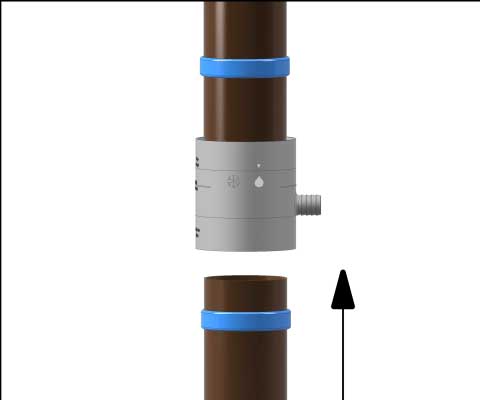

Установите водосборник и поднимите до упора нижнюю водосточную трубу
6. Установите водосборник и поднимите до упора нижнюю водосточную трубу

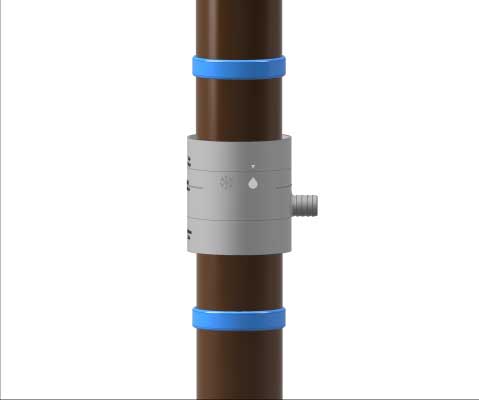

Смонтированная конструкция должна выглядеть так
7. Смонтированная конструкция должна выглядеть так

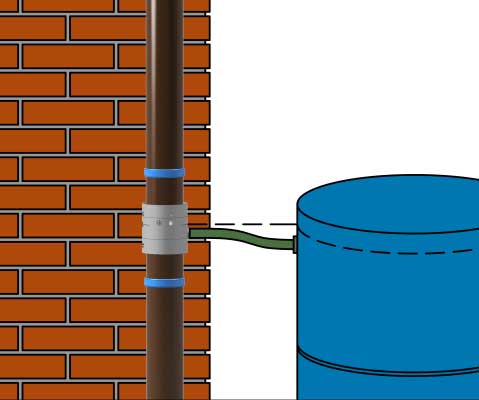

Соедините водосборник с емкостью
8. Соедините водосборник с емкостью

2. Перевод водосборника с летнего в зимний режим

Водосборник установлен в летинй режим (положение капля)
1. Водосборник установлен в летинй режим (положение капля)

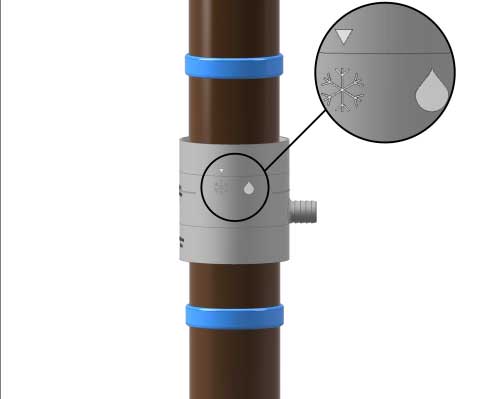

Переведите водосборник в зимний режим путём проворачивания стакана для сбора воды в положение «снежинка»
2. Переведите водосборник в зимний режим путём проворачивания стакана для сбора воды в положение «снежинка»

3. Очистка водосборника

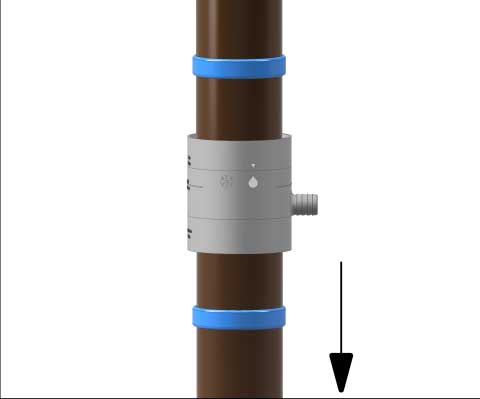

Опустите нижнюю водосточную трубу таким образом, чтобы демонтировать водосборник
1. Опустите нижнюю водосточную трубу таким образом, чтобы демонтировать водосборник

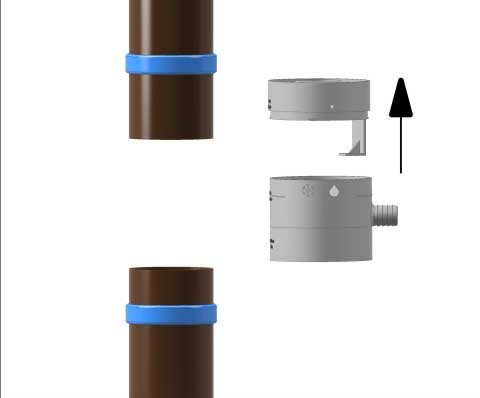

Отсоедините крышку водосборника
2. Отсоедините крышку водосборника

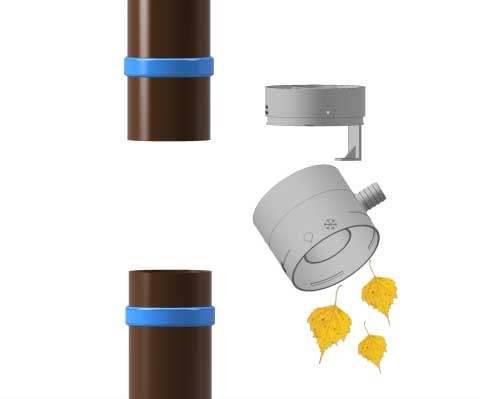

Удалите листву и крупный мусор из стакана для сбора воды
3. Удалите листву и крупный мусор из стакана для сбора воды

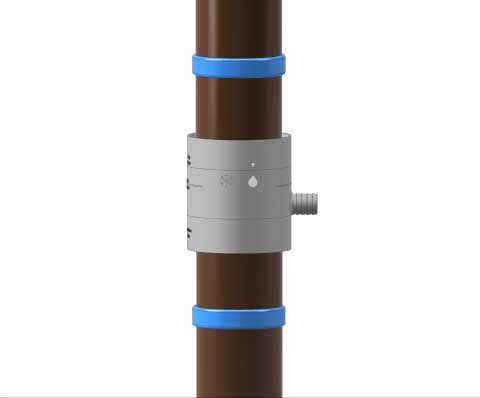

Смонтируйте обратно водосборник
4. Смонтируйте обратно водосборник

Скачать "Инструкция по монтажу универсального водосборника" / 1.94mb
